EMA3800 Elektromanyetik Akustik Yüksek Sıcaklık Korozyon Kontrol Cihazı
paylaşmak
Ürün Detayları

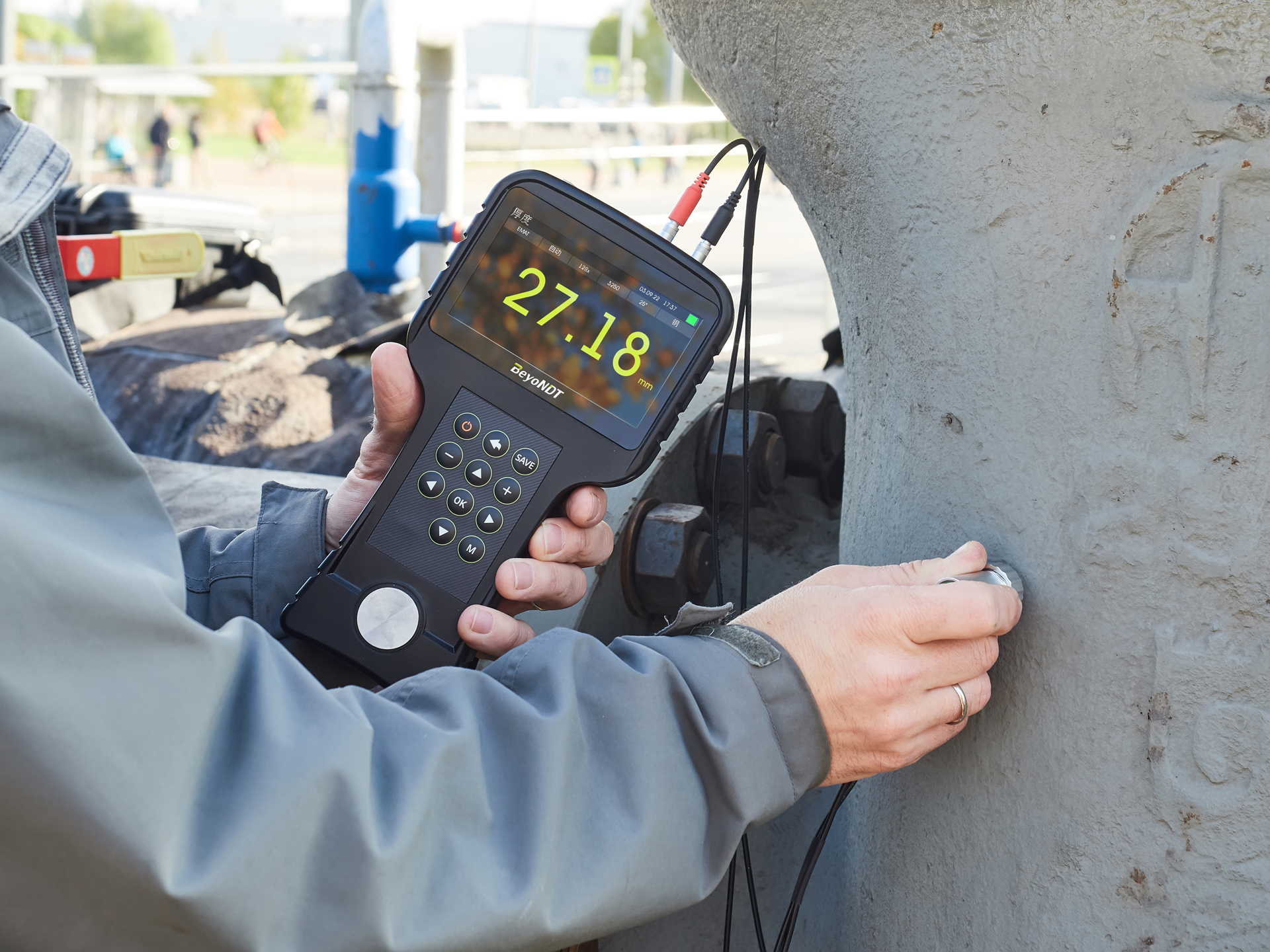

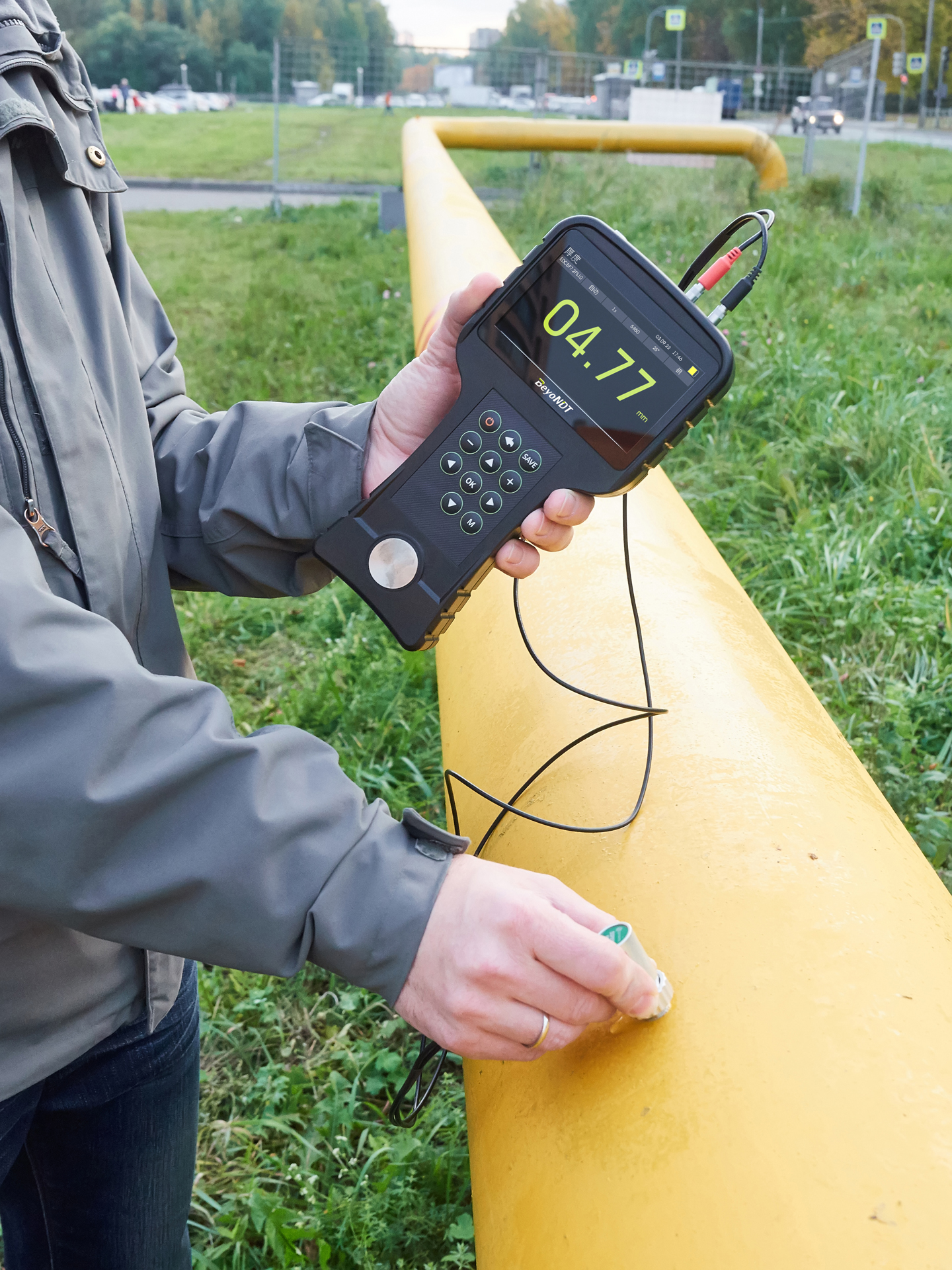

EMA3800 elektromanyetik akustik yüksek sıcaklık korozyon kontrol cihazı; çelik boru, hadde levhası, çubuk ve çelik, alüminyum ile diğer metallerden üretilmiş ürünlerin kalınlığını ölçmek amacıyla tasarlanmıştır. Cihaz, elektromanyetik ultrasonik sensörlere bağlanarak ölçüm yapabilir. Metal yüzeyi ile prob arasındaki boşluk 6 mm'ye ulaşabilir; bu boşlukta kir, pas, tuz birikintisi ya da boya, vernik, emaye, plastik gibi iletken olmayan kaplamalar bulunabilir. Ayrıca cihaz, geleneksel piezoelektrik yarı iletken sensörlerinin bağlanmasına da olanak tanır.
Cihaza yüksek sıcaklık sensörü takılabilir ve bu sayede 800 °C'ye kadar ısıtılmış iş parçaları üzerinde ölçüm yapılabilir. Yüksek sıcaklıktaki iş parçaları için özel olarak geliştirilen algoritma, metal malzemedeki ses hızı yayılımının sıcaklıkla değişim ilişkisini dikkate alır ve yüksek sıcaklık ortamlarındaki ölçüm doğruluğunu artırır.
Cihazda iki bağımsız ölçüm kanalı bulunmaktadır: EMA sensör bağlantı kanalı ve piezoelektrik sensör bağlantı kanalı. İki farklı ölçüm yöntemi, genel ölçüm hassasiyetini yükseltir. Yüzeyde kalın tortular bulunan, elektromanyetik ultrasonik prob kullanımına uygun olmayan ve yüzey temizliği gerektiren iş parçaları için piezoelektrik sensör kullanılması tavsiye edilir.
EMA3800, darbeye dayanıklı camla korunan renkli ekrana sahiptir. Özel veri işleme algoritmaları sayesinde metal anizotropisi, çoklu yansıtıcılar ve dış parazitler gibi olumsuz etkenler mevcut olsa dahi güvenilir ölçüm gerçekleştirilebilir. Cihaz, otomatik kalınlık ölçüm modunun yanı sıra, herhangi iki yankı sinyali arasındaki farkı ölçmek için manuel ölçüm modunu da destekler. Manuel mod, aşırı korozyona uğramış iş parçaları için önerilir.
Cihaz; A-tarama analizi, üç farklı görüntü seçeneğiyle B-tarama görselleştirme fonksiyonlarını destekler ve C-tarama verilerinin matris formatında kaydedilmesini kolaylaştırır. İhtiyaç halinde metin komutları ile kalınlık ölçüm modu ve sinyal işleme parametreleri seçilebilir.
Teknik Özellikler
| Teknik Özellik | Değer |
| Ortam Çalışma Sıcaklığı Aralığı | -20 °C ~ +50 °C |
| Sürekli Çalışma Süresi | 8 saat |
| Ses Hızı Ayar Aralığı | 1000 ~ 20000 m/s, adım değeri 1 m/s |
| Saniye Başına Ölçüm Sayısı | 16 |
| Cihaz Dilleri | Çince, İngilizce, Almanca, Japonca, Korece |
| Genel Boyutlar | 232 x 135 x 44 mm |
EMA Sensörü Bağlandığında
| Özellik | Değer |
| 4 mm kaplama varlığında çelik ölçüm aralığı | 2 mm – 80 mm |
| Kaplama olmadan çelik ölçüm aralığı | 2 mm – 300 mm |
| Ölçüm Doğruluğu | 0,01 mm |
| Ölçüm Hatası | ≤ 0,1 mm ± 0,001H mm |
| Sensör ile İş Parçası Arasındaki İzin Verilen Boşluk (Kaldırma Mesafesi) | 1) EMP001 sensörü ile maksimum 4 mm2) Geniş kaldırma mesafeli sensör ile maksimum 6 mm (İsteğe Bağlı Aksesuar) |
| Sensörün İzin Verilen Eğim Açısı | ±25° |
| İş Parçası Yüzeyinin Minimum Eğrilik Yarıçapı | ≥ 8 mm |
| Ana Ünite Çalışma Frekansı | 4 MHz |
| Normal Sıcaklık Sensörü ile İş Parçası Yüzey Sıcaklığı | -20 °C ~ +80 °C |
| Yüksek Sıcaklık Sensörü ile İş Parçası Yüzey Sıcaklığı | -20 °C ~ +800 °C (İsteğe Bağlı Aksesuar) |
Piezoelektrik Sensörü Bağlandığında
| Özellik | Değer |
| Çelik Ölçüm Aralığı | 0,5 mm – 300 mm |
| Ölçüm Hatası | ≤ 0,1 mm ± 0,001H mm |
| İş Parçası Yüzeyinin Minimum Eğrilik Yarıçapı | ≥ 25 mm |
| Cihaz Çalışma Frekansı | 5 MHz ve 10 MHz |
| İş Parçası Yüzey Sıcaklığı Aralığı | -10 °C ~ +60 °C |
