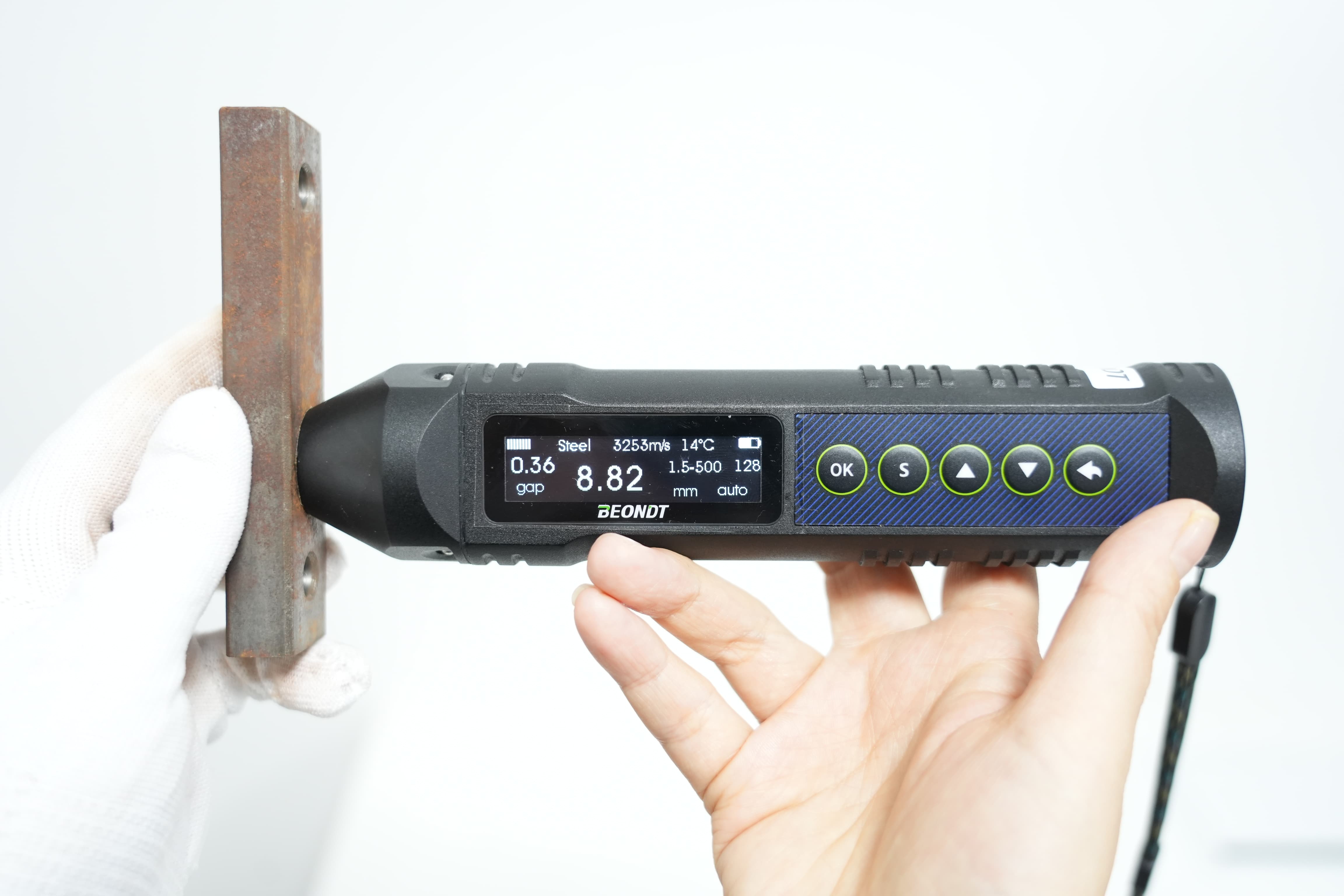

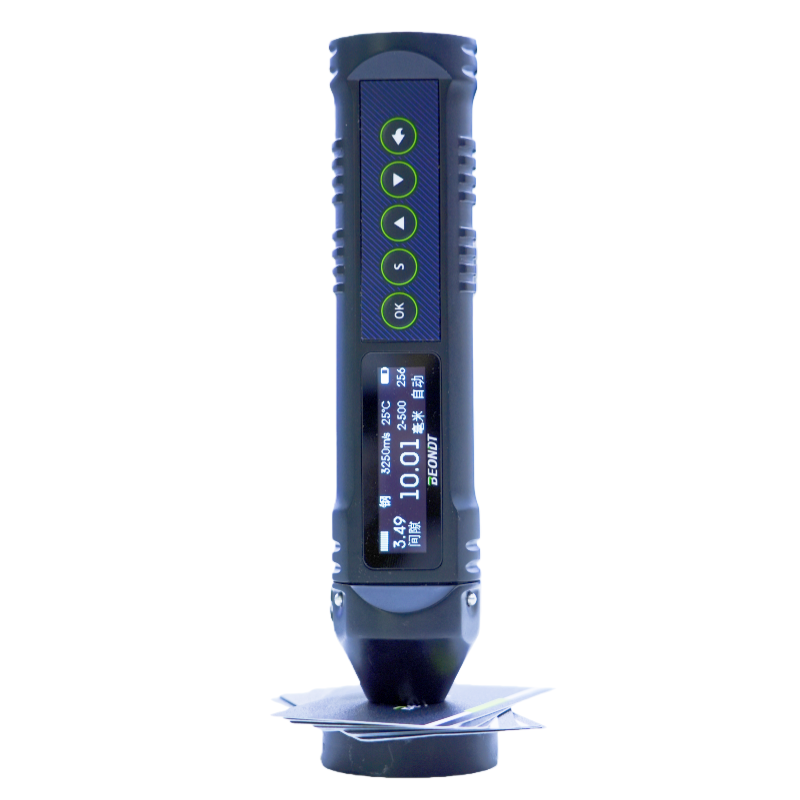

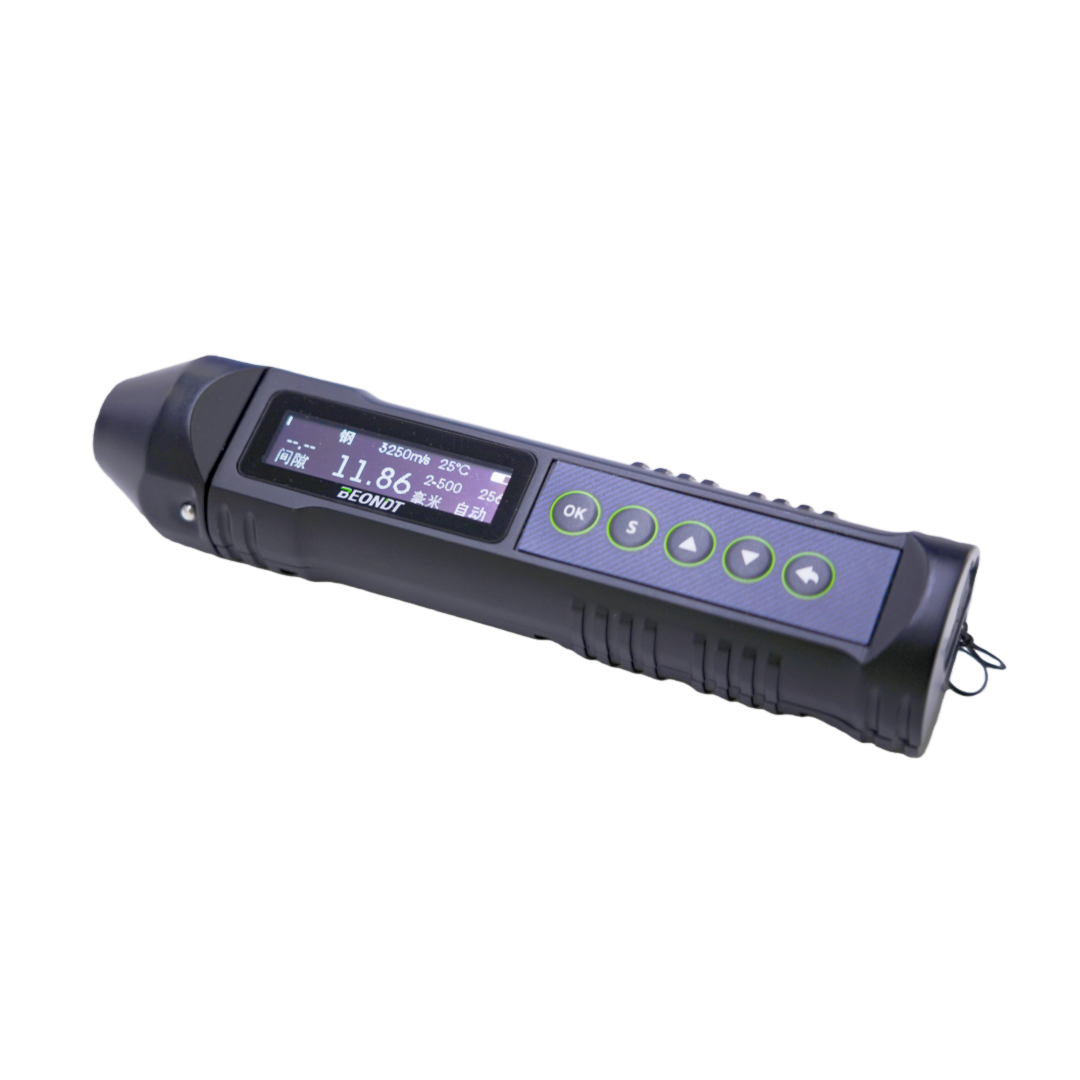

BEONDT EMA1900 Elektromanyetik Akustik Yüksek Sıcaklık Kalınlık Ölçer, elektromanyetik akustik ve ultrasonik teknolojilerin birleştirildiği temassız kalınlık kontrol cihazıdır. Elektromanyetik indüksiyon ile metal malzeme yüzeyinde ultrasonik dalgalar oluşturur. Kupleman maddesi kullanmadan ultrasonik dalganın yayılma süresini ölçer ve kalınlık değerini hesaplar. Çelik malzeme için ölçüm aralığı 1–500 mm’dir. Cihaz, oksit tabakası ve kaplamalardan geçebilir; pürüzlü yüzeyler ve maksimum 800 °C’ye ulaşan yüksek sıcaklık ortamları için uygundur.
BeyoNDT EMA1900 modeli, çelik boru, hadde levhası, çubuk ile çelik, alüminyum ve diğer metallerden üretilmiş ürünlerin kalınlığını ölçmek amacıyla geliştirilmiştir. Sensör ile metal yüzeyi arasındaki çalışma boşluğu (kaldırma mesafesi) 4 mm’ye kadar ulaşabilir. Cihaz kullanımı sırasında yüzeyin ön temizlenmesine veya kupleman maddesi kullanılmasına gerek duyulmaz. Sensör ile iş parçası arasında kir, pas, tuz birikintisi; boya, vernik, emaye, plastik gibi iletken olmayan kaplamalar bulunabilir.
EMA1900, metal kalınlığının yanı sıra metal iş parçaları üzerindeki iletken olmayan kaplamaların kalınlığını da ölçebilir. Özel tasarımlı sensörleri sayesinde 800 °C’ye kadar ısıtılmış metal iş parçalarının kalınlığı ölçülebilir. Gelişmiş veri işleme algoritmaları sayesinde metal anizotropisi, çoklu yansıtıcılar ve dış parazitler gibi olumsuz faktörler mevcut olsa bile ölçüm işlemi hassas bir şekilde gerçekleştirilir. Dahili algoritmalar, insan kaynaklı hataların ölçüm sonuçları üzerindeki etkisini azaltır ve cihaz arayüzünü basit ve kullanıcı dostu hale getirir.

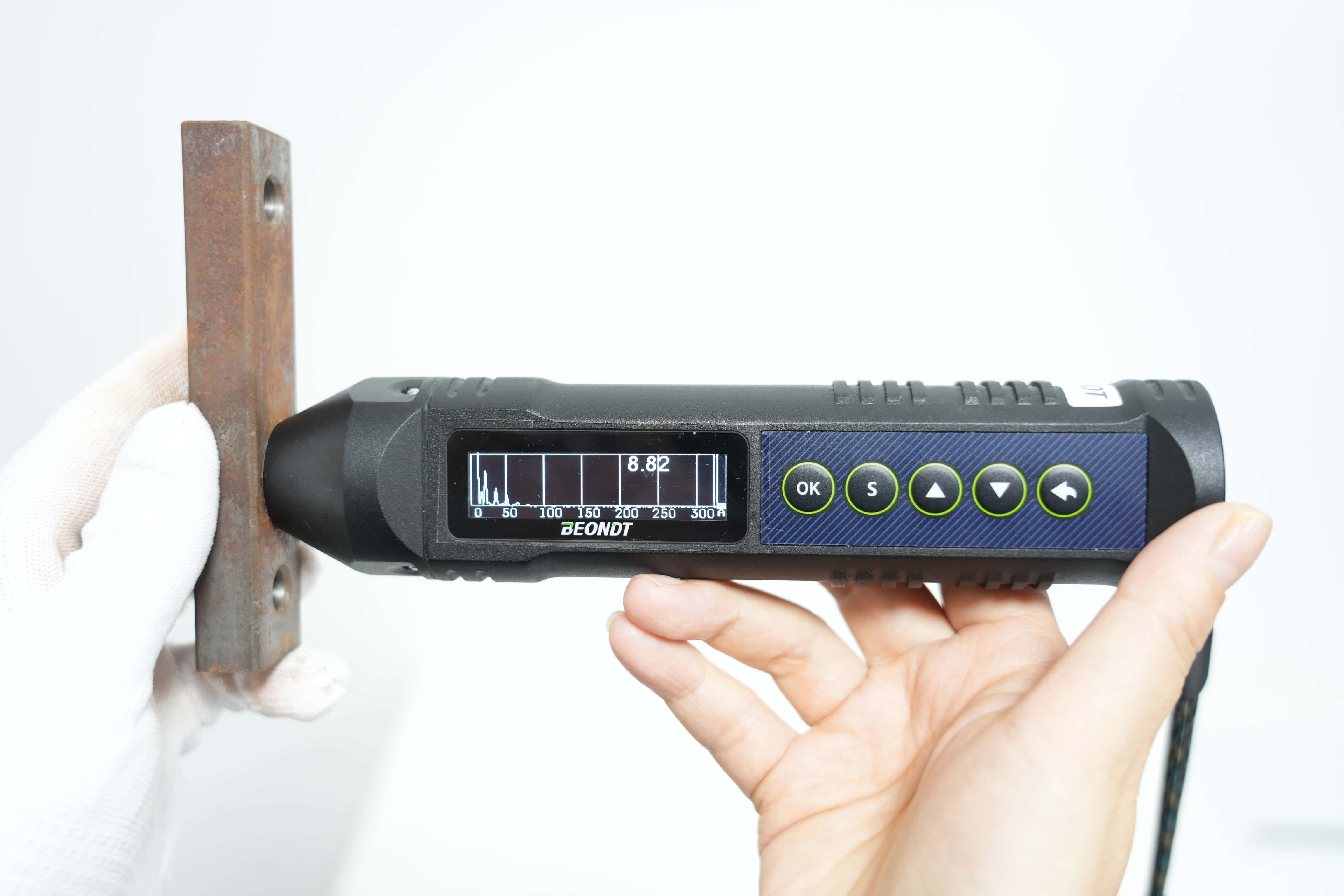

Cihaz, Android işletim sistemli tablet bilgisayar, akıllı telefon ve diğer mobil cihazlara bağlanabilir. Bağlantı ile cihaz fonksiyonları genişletilir; A-tarama, B-tarama, C-tarama analizleri ve 3D görüntüleme özelliği sayesinde kontrol sonuçları daha anlaşılır hale gelir. Ayrıca ölçüm kapısı ayarları, kalınlık ölçüm modu seçimi ve sinyal işleme parametrelerinin düzenlenmesi gibi işlemler yapılabilir. Cihaz ile tablet arasında Bluetooth üzerinden kablosuz bağlantı veya USB arayüzü ile kablolu bağlantı kurulabilir.
Teknik Özellikler
| Teknik Özellik | Değer |
| Kaplamalı yüzeyde çelik kalınlık ölçüm aralığı | 1,5 – 80 mm |
| Kaplamasız yüzeyde çelik kalınlık ölçüm aralığı | 1,5 – 500 mm |
| Ölçüm Doğruluğu | 0,01 mm |
| Ölçüm Hatası | ≤ 0,08 mm |
| Sensör ile iş parçası arasındaki kaldırma mesafesi | 4 mm |
| İletken olmayan kaplama kalınlık ölçüm aralığı | 0 – 4 mm |
| İletken olmayan kaplama ölçüm hatası | 0,1 mm ± %3 |
| Sensörün izin verilen eğim açısı | ±25° |
| İş parçası yüzeyinin minimum eğrilik yarıçapı | ≥ 5 mm |
| Saniye başına ölçüm sayısı | 16 |
| Ses hızı aralığı | 1000 – 9999 m/s, adım değeri 1 m/s |
| Veri depolama kapasitesi | 50.000 ölçüm sonucu |
| Cihaz çalışma frekansı | 4 MHz |
| Sürekli çalışma süresi | 8 saat |
| Ortam çalışma sıcaklığı aralığı | -20 °C ~ +50 °C |
| Standart sensör ile iş parçası yüzey sıcaklığı | -20 °C ~ +200 °C |
| Yüksek sıcaklık sensörü ile iş parçası yüzey sıcaklığı | -20 °C ~ +800 °C |
| Cihaz dilleri | Çince, İngilizce, Almanca, Japonca, Korece |
