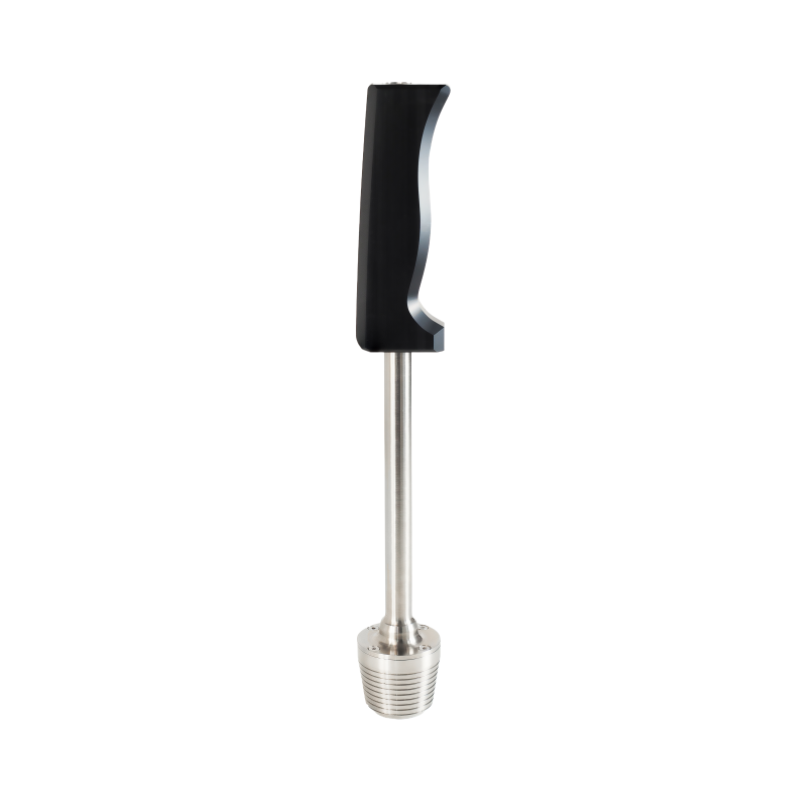

定制电磁超声纵波探头

安徽必昂特科技有限公司（品牌：必昂特/BEONDT）的定制电磁超声纵波探头（Longitudinal Wave EMAT Probe）是其产品线中用于测厚和内部体积型缺陷检测的核心工具。与横波和Lamb波不同，纵波探头的声波振动方向与传播方向一致，使其成为测量材料厚度和探测内部夹杂、气孔等缺陷的最直接手段。

以下是关于必昂特定制高温电磁超声纵波探头的详细介绍：

1. 核心工作原理

• 垂直入射检测：探头在导电材料表面直接激发出垂直于表面传播的纵波。

• 回波测厚原理：利用超声波在材料底面反射回来的时间（飞行时间，TOF），精确计算材料厚度。公式为 $\mathrm{<span\; style="font-size:16px;">T</span>}\mathrm{<span\; style="font-size:16px;">h</span>}\mathrm{<span\; style="font-size:16px;">i</span>}\mathrm{<span\; style="font-size:16px;">c</span>}\mathrm{<span\; style="font-size:16px;">k</span>}\mathrm{<span\; style="font-size:16px;">n</span>}\mathrm{<span\; style="font-size:16px;">e</span>}\mathrm{<span\; style="font-size:16px;">s</span>}\mathrm{<span\; style="font-size:16px;">s</span>}<span\; style="font-size:16px;">=</span><span\; style="font-size:16px;">(</span>\mathrm{<span\; style="font-size:16px;">V</span>}\mathrm{<span\; style="font-size:16px;">e</span>}\mathrm{<span\; style="font-size:16px;">l</span>}\mathrm{<span\; style="font-size:16px;">o</span>}\mathrm{<span\; style="font-size:16px;">c</span>}\mathrm{<span\; style="font-size:16px;">i</span>}\mathrm{<span\; style="font-size:16px;">t</span>}\mathrm{<span\; style="font-size:16px;">y</span>}<span\; style="font-size:16px;">\times </span>\mathrm{<span\; style="font-size:16px;">T</span>}\mathrm{<span\; style="font-size:16px;">i</span>}\mathrm{<span\; style="font-size:16px;">m</span>}\mathrm{<span\; style="font-size:16px;">e</span>}<span\; style="font-size:16px;">)</span>\mathrm{<span\; style="font-size:16px;">/</span>}\mathrm{<span\; style="font-size:16px;">2</span>}$ 。

• 非接触激发：同样基于洛伦兹力或磁致伸缩效应，无需耦合剂，通过磁场和交变电流在工件内部产生超声波。

2. “定制”与“高温”的核心优势

必昂特的纵波探头**的价值在于其针对极端工况的深度定制能力，解决了传统压电探头无法在高温、粗糙表面工作的难题：

• 超宽耐温范围定制：

  • 标准高温型：适用于 200℃ - 800℃ 的常规高温环境（如热交换器管束、运行中的管道）。

  • 超高温定制型：针对冶金连铸、热轧等场景，通过特殊耐热磁体（如钐钴磁体优化排列）和耐高温线圈封装技术，耐温可提升至 800℃ - 1200℃。探头可直接接触红热钢坯进行实时测厚。

• 穿透能力强：

  • 能够穿透厚厚的氧化皮、铁锈、油漆、防腐层甚至部分非金属涂层。

  • 无需打磨：在役检测时，无需去除表面的防腐层或除锈，直接在原始状态下测量剩余壁厚，极大提高了检测效率并降低了安全风险。

• 大提离间隙（Lift-off）：

  • 定制探头可优化磁路设计，允许探头与工件表面保持 1mm - 5mm 甚至更大的间隙仍能稳定工作。这对于表面极度不平整、有凸起焊瘤或无法紧密贴合的工况非常关键。

  •


3. 定制化服务内容

由于不同工况对频率、尺寸和耐温要求差异巨大，必昂特提供全方位的定制服务：

• 频率定制：

  • 低频（0.5MHz - 1MHz）：用于粗晶材料（如奥氏体不锈钢、铸件）或厚壁工件，以减少衰减，增加穿透深度。

  • 高频（2MHz - 5MHz+）：用于薄壁管材或高精度测厚，提高分辨率。

  • 宽带设计：定制宽带探头以适应不同厚度范围的自动增益补偿。

• 尺寸与形状定制：

  • 微型探头：定制直径小于10mm的探头，用于小径管、弯头或狭窄空间的测厚。

  • 阵列探头：定制线性或矩阵阵列纵波探头，配合多通道仪器实现腐蚀成像（C扫描），直观显示腐蚀区域分布。

  • 曲面适配：针对小径管或球形容器，定制底面为弧形的探头，确保声束垂直入射，减少信号发散。

• 特殊结构定制：

  • 水冷/风冷集成：对于>600℃的工况，定制内置水冷通道或外部风冷套管的探头，确保持续在线监测不损坏。

  • 长线缆定制：针对高温辐射区，定制长达几十米的耐高温屏蔽线缆，将电子元件置于安全区域。




4. 典型应用场景

• 高温管道与容器测厚：

  • 石化炼油厂高温油管、裂解炉管的在线壁厚监测（无需停机降温）。

  • 电厂锅炉“四管”（水冷壁、过热器等）的高温腐蚀减薄检测。

• 冶金在线质量控制：

  • 连铸坯、热轧板带在生产线上的实时厚度监控。

  • 高温钢锭的内部疏松、缩孔检测。

• 带涂层/锈蚀设备检测：

  • 埋地管道、海洋平台立柱、储罐底板的外部腐蚀筛查（无需去除沥青、环氧涂层）。

  • 严重锈蚀的老旧钢结构剩余寿命评估。

• 粗晶材料检测：

  • 奥氏体不锈钢焊缝、铸钢件的内部缺陷检测（利用低频纵波穿透粗晶结构）。

5. 配套仪器

必昂特的定制纵波探头通常与以下仪器完美匹配：

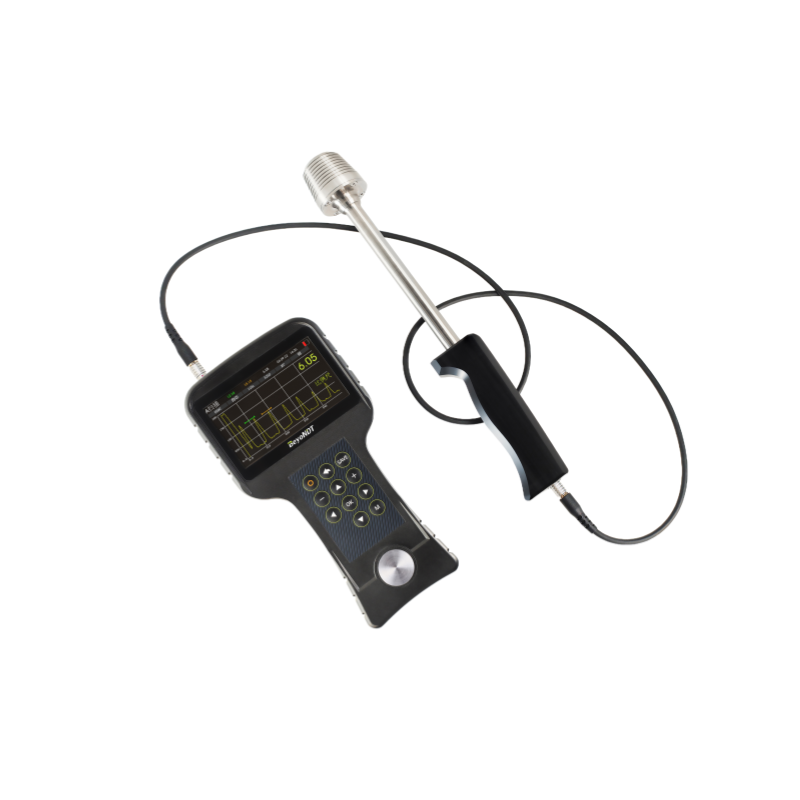

• EMA1000 / EMA1000H：便携式高温测厚仪，专为单点快速测厚设计，操作简单，适合现场巡检。

• EMA3800：高端多功能检测仪，支持波形分析、A扫描显示、数据存储及腐蚀成像，适合精密检测和科研。

• 自动化扫查系统：配合定制探头，可组成爬行机器人或固定式在线监测系统，实现24小时无人值守监控。

必昂特（BEONDT）的定制电磁超声纵波探头是高温、带涂层、粗糙表面工况下进行测厚和内部缺陷检测的首选方案。

• 如果您面临：管道正在高温运行不能停机、表面有厚重防腐层不想打磨、或者需要在热轧线上实时监测厚度。

• 那么：必昂特的定制纵波探头能提供传统方法无法实现的解决方案。
