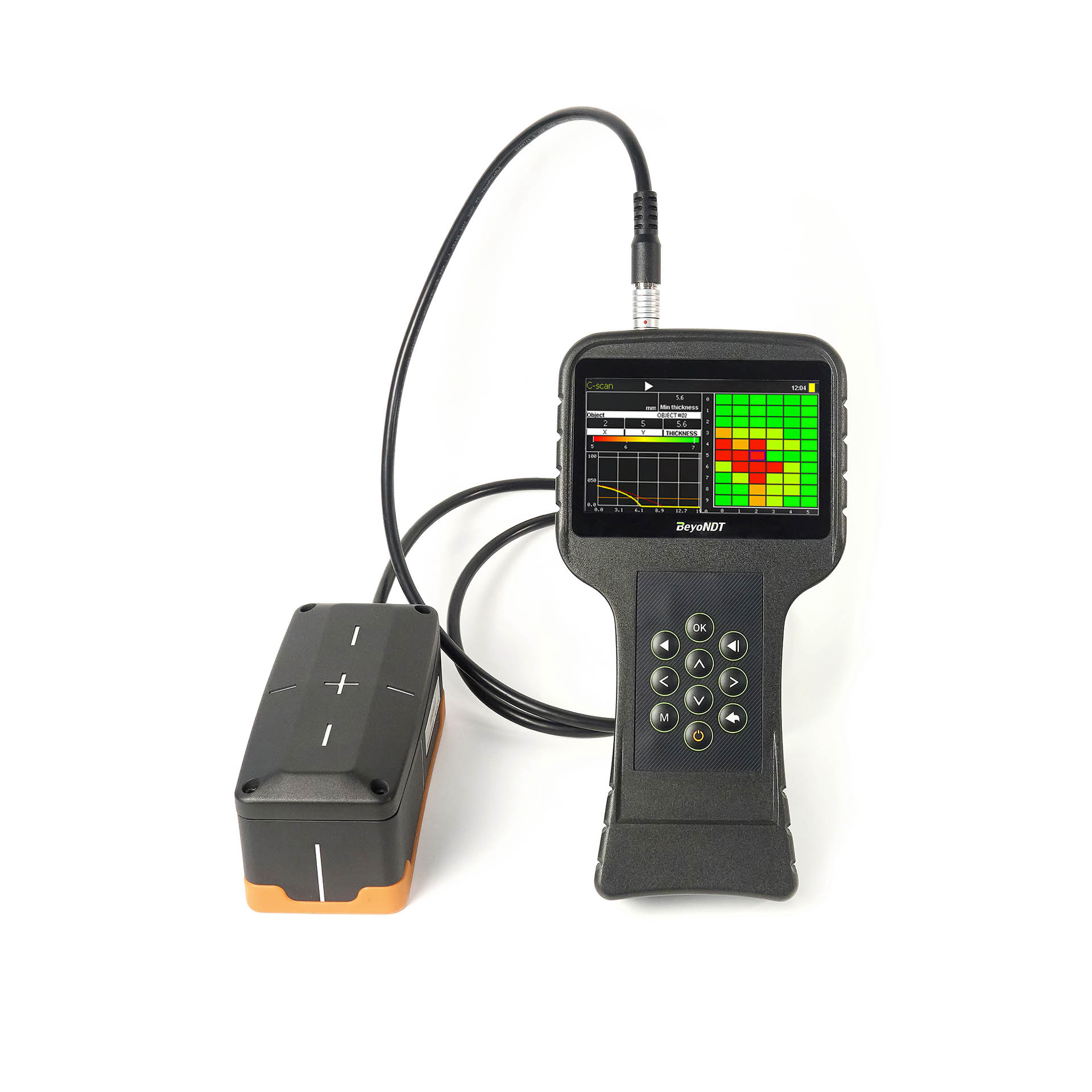

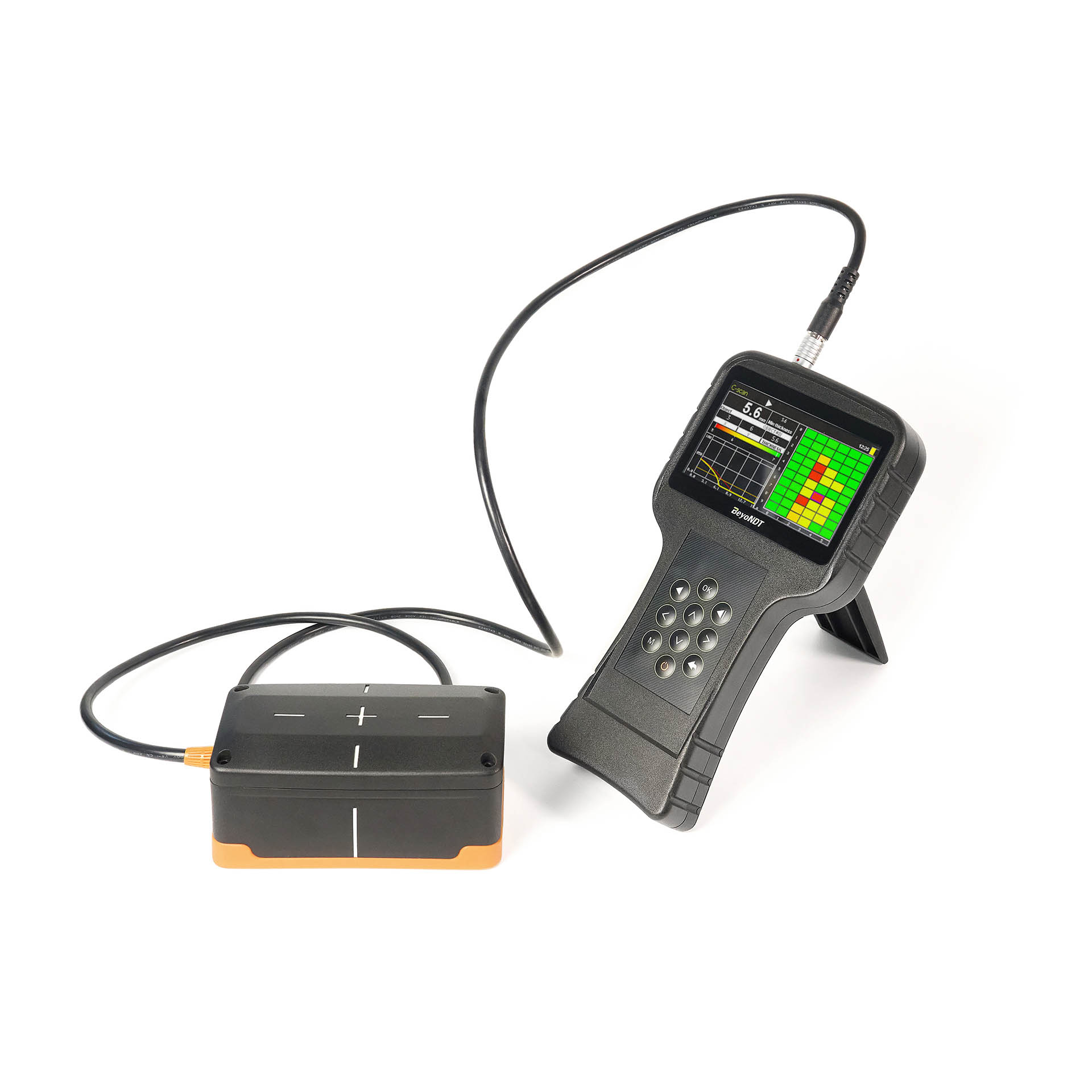

Pengesan Arus Eddy Denyutan (PEC) Mudah Alih – Model DT2008
Direka dan dikilangkan oleh Anhui BEONDT Technology Co., Ltd., pengesan DT2008 ialah peranti mudah alih profesional yang direka khusus untuk ujian tanpa musnah (NDT). Ia digunakan terutamanya untuk mengesan pengurangan ketebalan dinding dan kecacatan kakisan pada komponen logam seperti paip dan tangki, terutamanya dalam keadaan kerja dengan lapisan penebat (insulasi) atau lapisan anti-kakisan.
Fungsi Utama & Ciri-ciri
Pengesanan Melalui Penebat (Insulation):
Kelebihan utama alat ini ialah ia tidak memerlukan penanggalan lapisan insulasi, lapisan anti-kakisan, atau pelindung logam (seperti aluminium atau besi). Pengesanan boleh dilakukan secara terus, menjimatkan masa dan kos penyelenggaraan dengan drastik.
Pengesanan "In-service":
Menyokong pengesanan semasa peralatan sedang beroperasi (suhu tinggi, suhu rendah, atau di bawah tekanan) tanpa perlu memberhentikan pengeluaran.
Sesuai untuk Pelbagai Bahan:
Sesuai untuk pengukuran ketebalan dinding keluli karbon, keluli aloi rendah (bahan feromagnetik), serta keluli tahan karat dan aloi aluminium (bahan bukan feromagnetik).
Fungsi Pengimejan:
Dilengkapi fungsi pengimejan C-scan untuk memaparkan taburan ketebalan dan status kakisan di kawasan ujian secara visual, memudahkan penentuan lokasi kecacatan.
Reka Bentuk Mudah Alih:
Direka bentuk seperti pistol, ringan, dan menggunakan bateri litium terbina dalam. Sesuai untuk kerja di lokasi terbuka atau di tempat tinggi.
Spesifikasi Teknikal Utama
Parameter | Spesifikasi Teknikal | Keterangan |
|---|---|---|
Julat Ketebalan Dinding | ≤ 40 mm | Ketebalan baki logam yang boleh dikesan |
Keupayaan Tembus Penebat | ≤ 200 mm | Boleh tembusi insulasi, buih, dll. |
Keupayaan Tembus Perlindungan Logam | ≤ 1 mm | Boleh tembusi kulit aluminium atau besi |
Ketepatan Pengukuran | Ralat ≤ 10% | Julat ralat ketebalan dinding |
Resolusi | 5% (Nisbah Isipadu) | Kepekaan pengesanan kecacatan kakisan |
Diameter Paip Minimum | ≥ 25 mm | Diameter paip minimum yang boleh dikesan |
Suhu Kerja | -150°C ~ +600°C | Sesuai untuk keadaan suhu ekstrem |

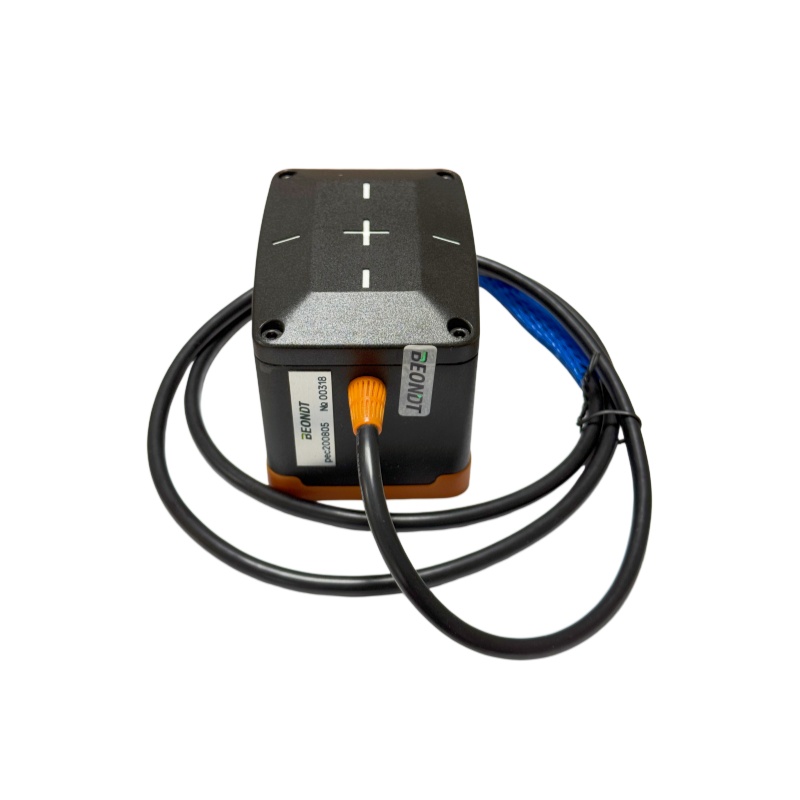

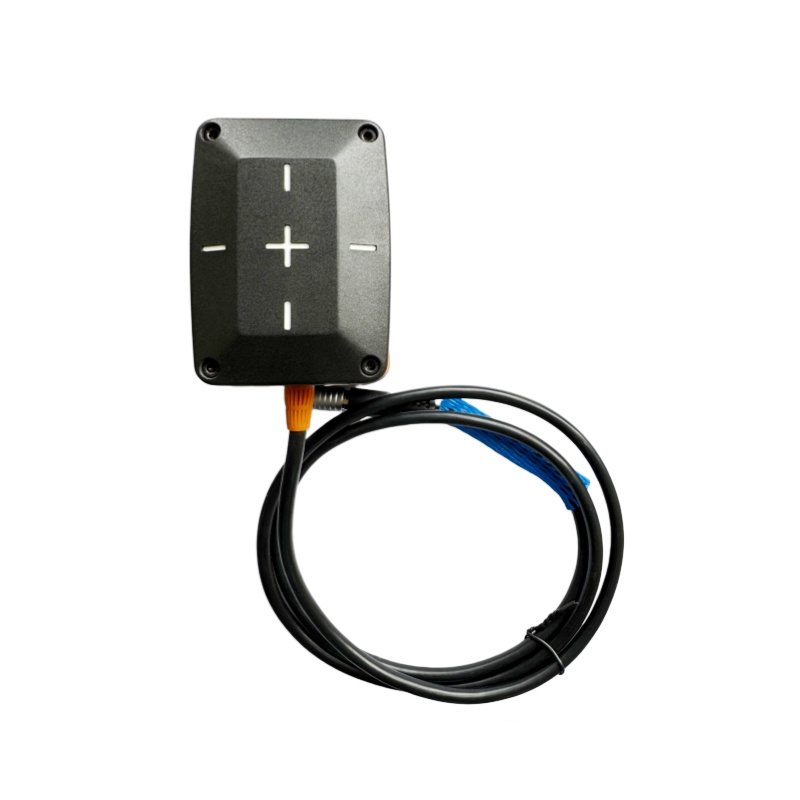

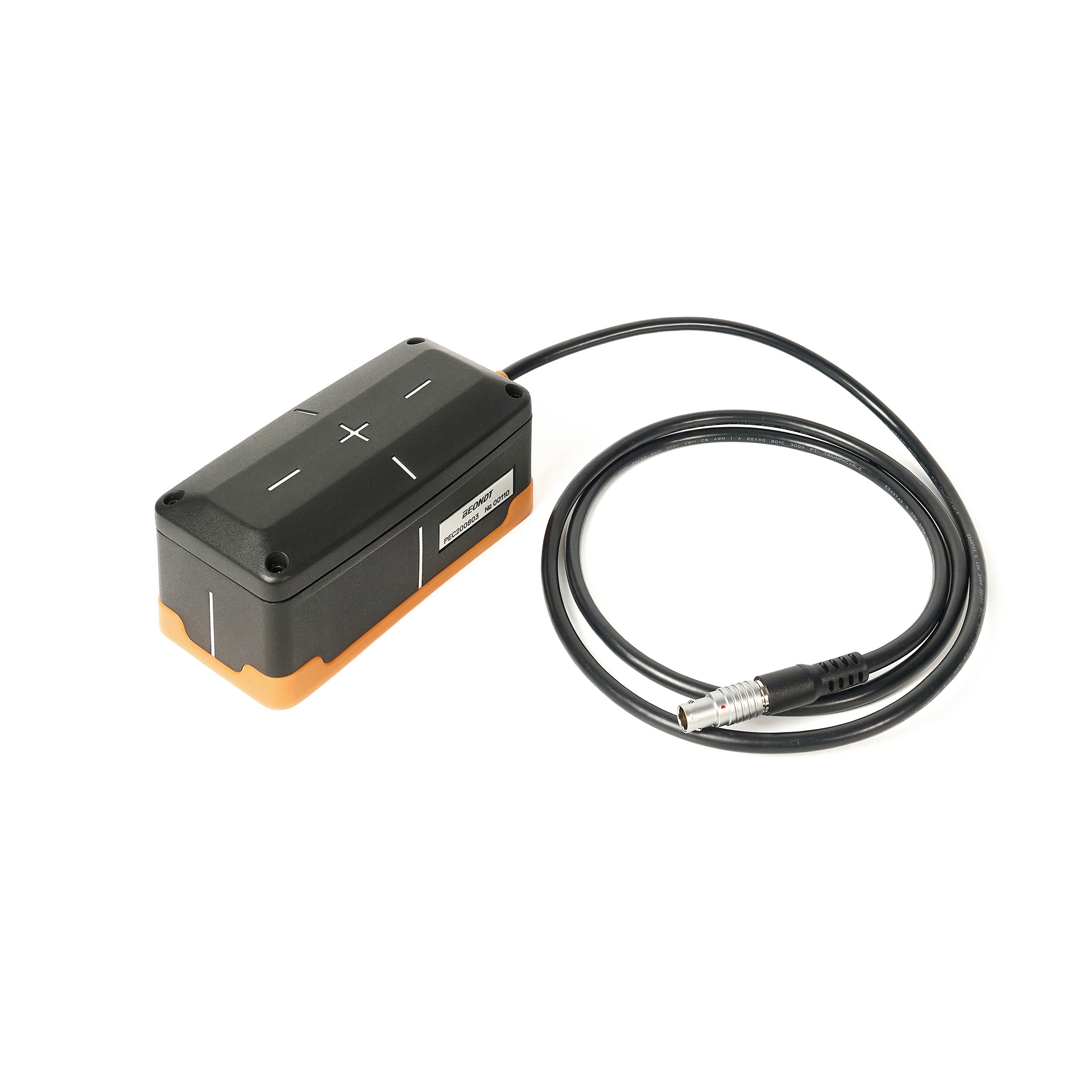

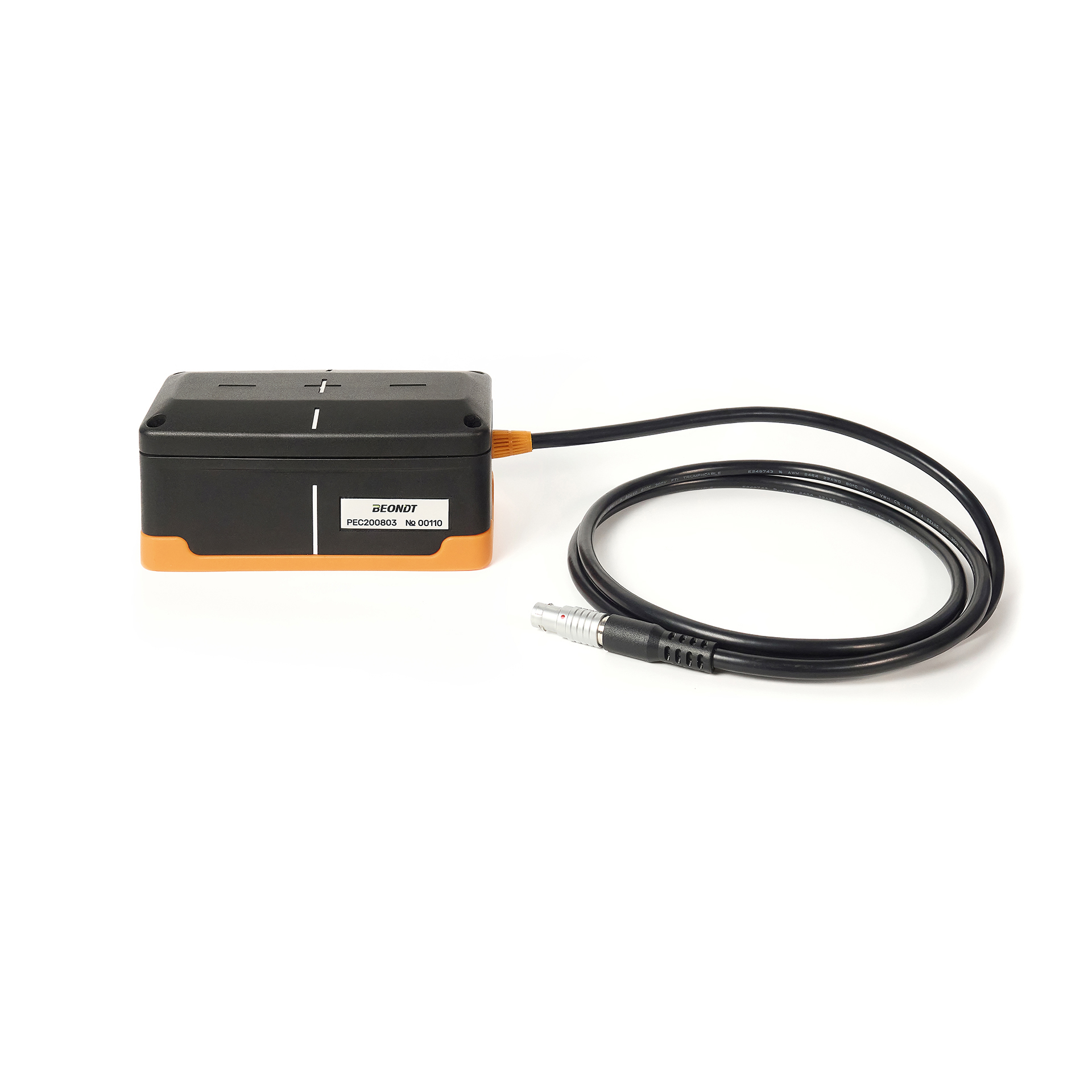

Dimensi Probe (SS/Alloy) | 99 mm × 70 mm × 75 mm | Saiz probe agak padat |
Dimensi Probe (Keluli Karbon) | 140 mm × 70 mm × 65 mm | Saiz probe agak padat |
Masa Operasi Bateri | ≥ 8 Jam | Masa kerja berterusan dengan bateri terbina dalam |
Senario Aplikasi
Petrokimia: Mengesan kakisan pada paip dengan insulasi dan dasar tangki.
Tenaga Elektrik: Pemeriksaan ketebalan dinding water wall boiler dan bilah turbin.
Aeroangkasa: Pemeriksaan awal kecacatan pada kulit pesawat dan komponen enjin.
Kemudahan Awam: Pemantauan kakisan kabel jambatan dan struktur keluli bangunan.
