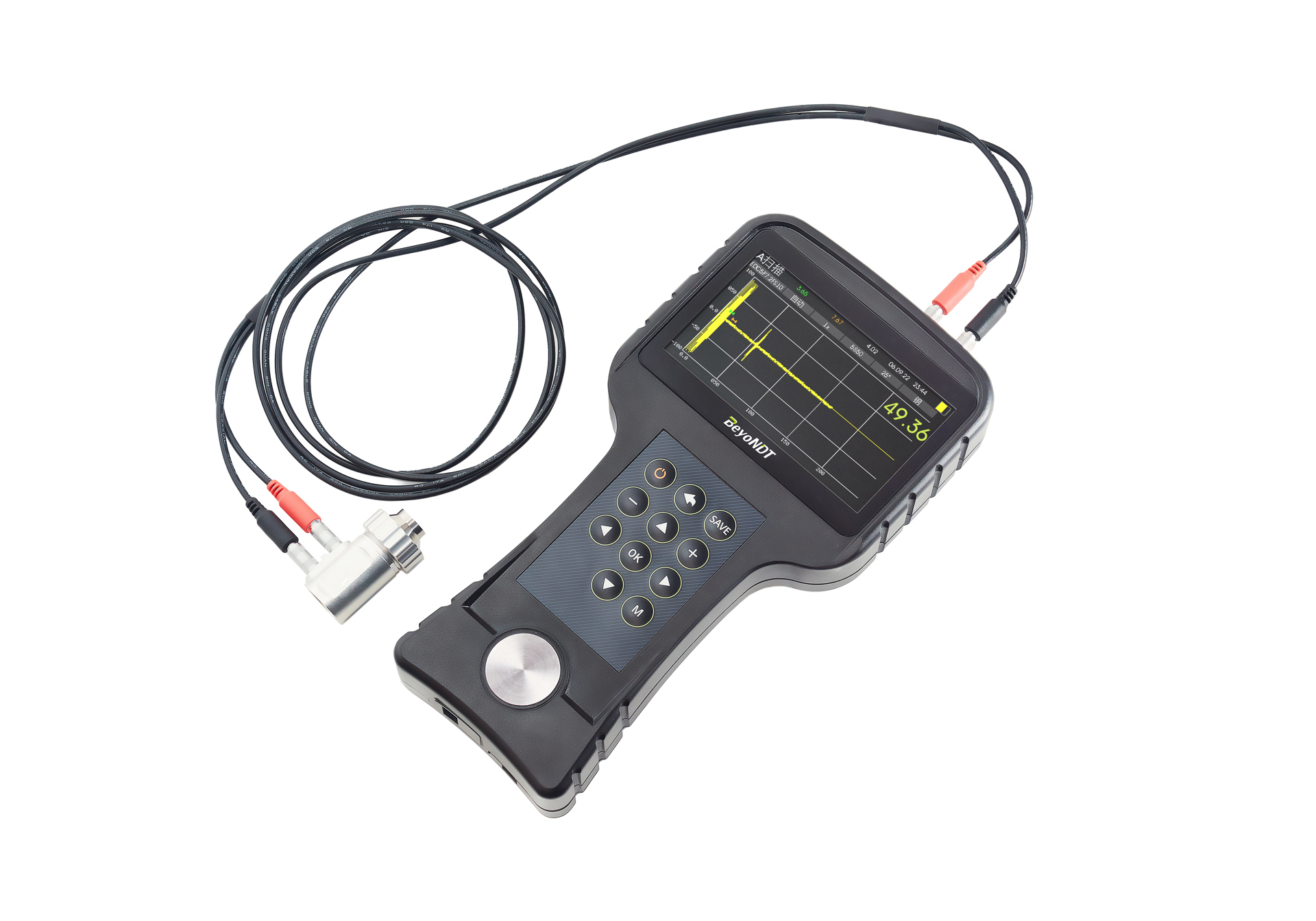

EMA3800 고온 전자기 초음파 부식 검사기

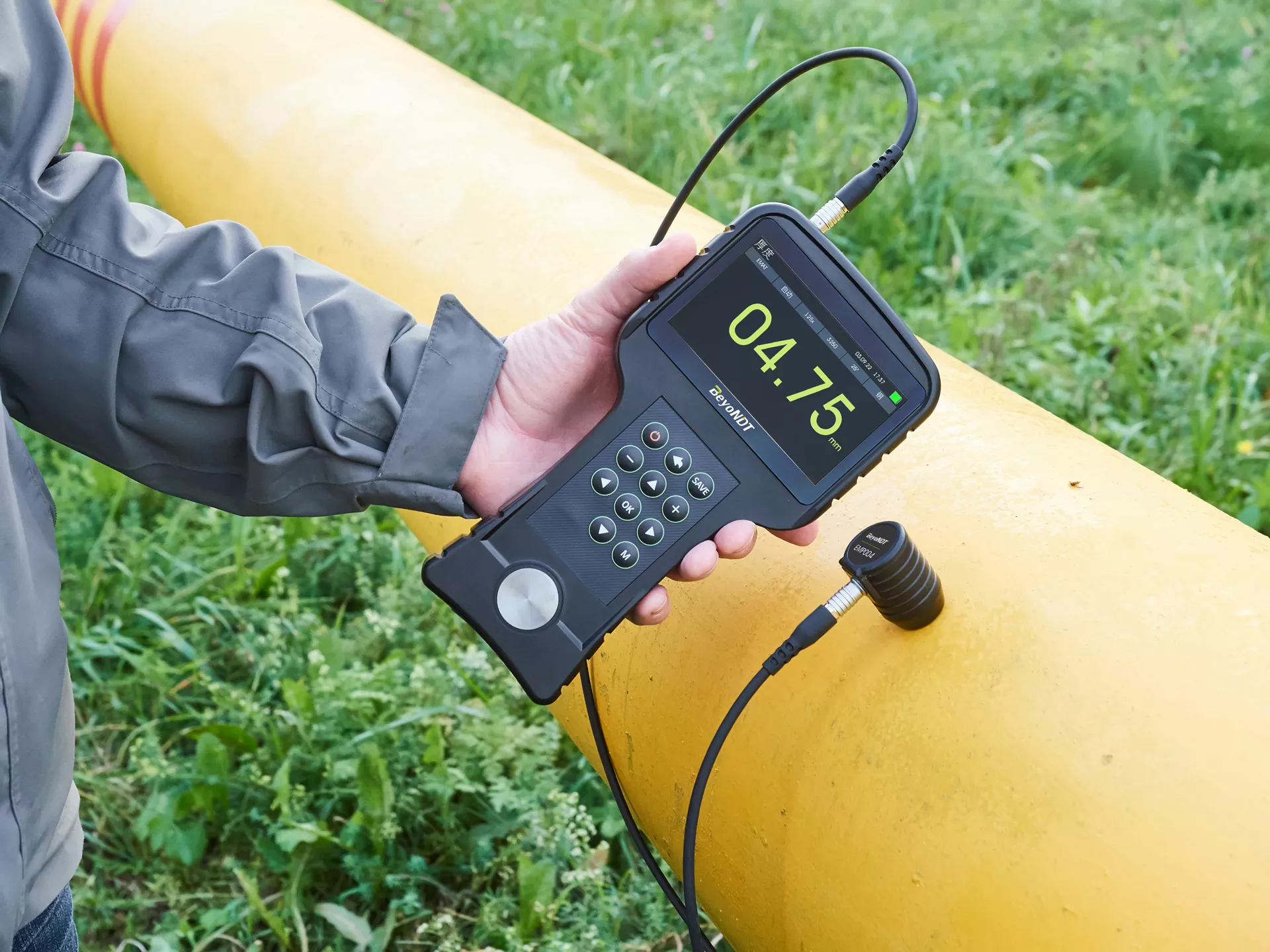

EMA3800 고온 전자기 초음파 부식 검사기는 강관, 압연 판재, 봉재 및 기타 강철, 알루미늄 등으로 제작된 금속 제품의 두께 측정 및 부식 상태 진단을 위해 설계되었습니다. 본 장비는 전자기 초음파(EMAT) 센서를 연결하여 측정 시 금속과 센서 사이의 간극(Lift-off)이 최대 6mm까지 허용됩니다. 이 간극은 스케일, 녹, 염분 침착 또는 페인트, 락카, 유약, 플라스틱 등 비전도성 코팅층이어도 무방합니다. 또한, 기존의 압전(PZT) 센서 연결 기능을 함께 탑재하여 활용도를 높였습니다.

EMA3800은 고온 센서 연결 시 최대 800℃의 가열된 소재 두께 측정이 가능합니다. 고온 측정 전용 알고리즘을 통해 금속 내부의 온도에 따른 음속 변화(Temperature-Velocity Relationship)를 실시간 보정하여 고온 환경에서의 정확도를 대폭 향상시켰습니다.

본 장비는 두 개의 독립된 측정 채널을 보유하고 있습니다.

1. EMA 채널: 비접촉식으로 빠른 스캔에 적합.




2. 압전(PZT) 채널: 두꺼운 스케일이나 불규칙한 표면에서 정밀 측정에 적합.

   이러한 이중 측정 방식은 검사 신뢰성을 크게 높입니다. 압전 센서는 특히 표면 상태가 좋지 않아 EMAT 센서 사용이 어려운 경우, 표면 청소 후 정밀 측정용으로 권장됩니다.




EMA3800은 충격 방지 강화 유리가 적용된 컬러 디스플레이를 탑재하고 있습니다. 당사 전문가들이 개발한 특수 알고리즘은 금속의 이방성(Anisotropy), 다중 반사체 및 외부 노이즈 등 간섭 요소가 존재하는 환경에서도 안정적인 측정이 가능합니다. 자동 모드 외에도 심하게 부식된 소재를 위한 수동 모드(Manual Mode)를 지원하여, 사용자가 임의의 두 에코(Echo) 신호 간격을 지정하여 두께를 측정할 수 있습니다.

또한, A-스캔 분석, B-스캔(3가지 표시 옵션) 및 C-스캔 데이터 매트릭스 저장 기능을 통해 검사 결과를 입체적으로 분석할 수 있습니다.
