商品番号 EMA600

タイプロボット、ドローン、工作機械などを統合できる

規格ユニット

製品用途厚さ測定および腐食試験

ブランド BEONDT

サイズ(モデル) EMA600

添加微信

立即预约

产品详情产品评论(0)

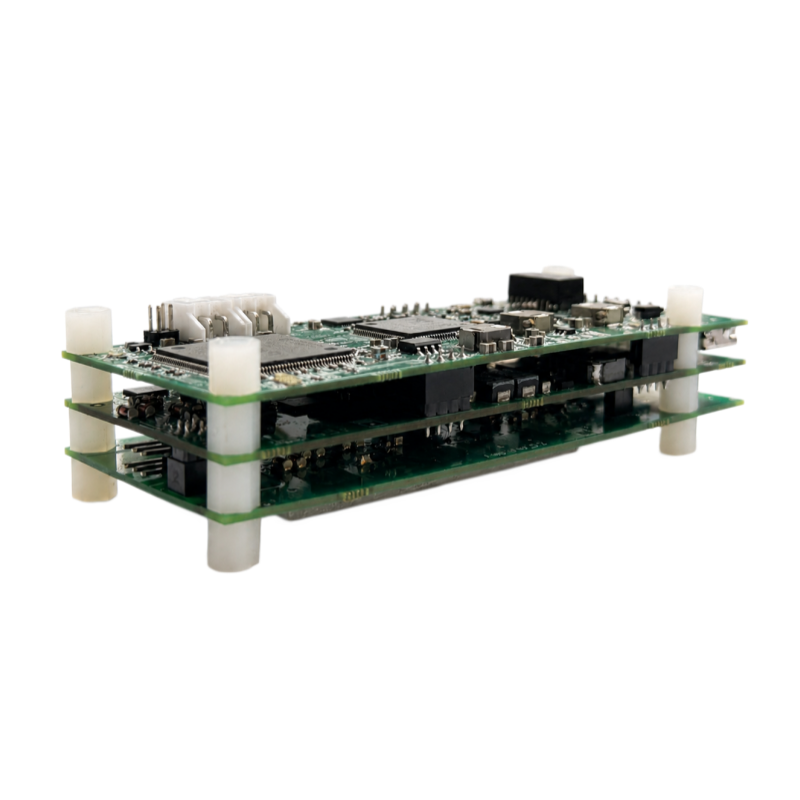

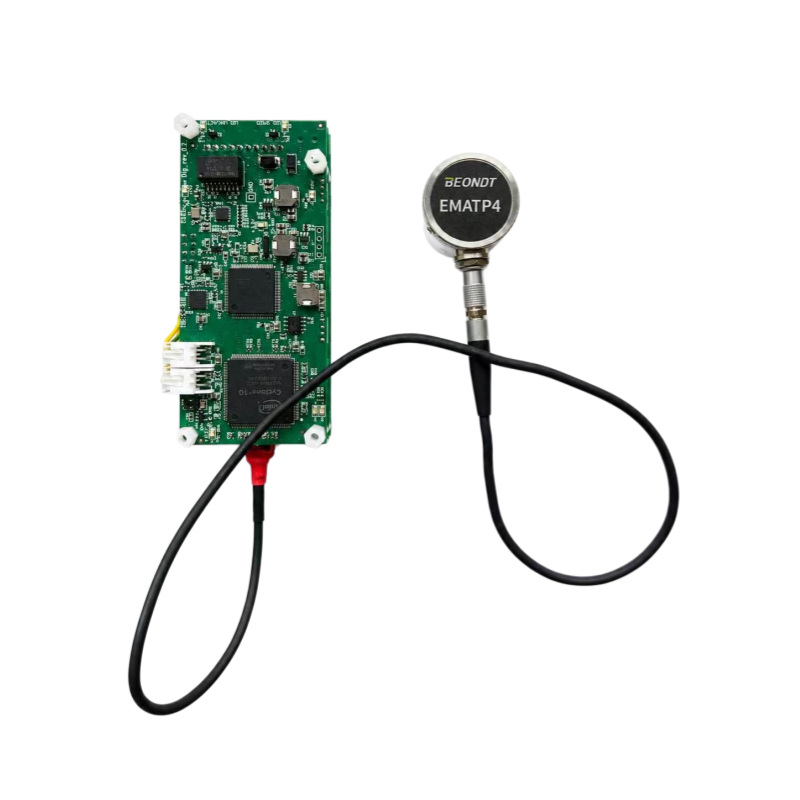

BEONDT EMA600 電磁超音波モジュールはイーサネット通信に対応し、ユーザーによる二次開発が可能です。本モジュールには汎用型、高温対応型、細配管用など各種電磁超音波プローブを接続でき、炭素鋼、ステンレス鋼、合金鋼等の材料検査に対応します。被膜を貫通した測定が可能で、貫通可能な膜厚は使用するプローブに依存します。標準在庫品のプローブは約 4mm・6mm の被膜に対応しており、特注プローブの製作も承ります。

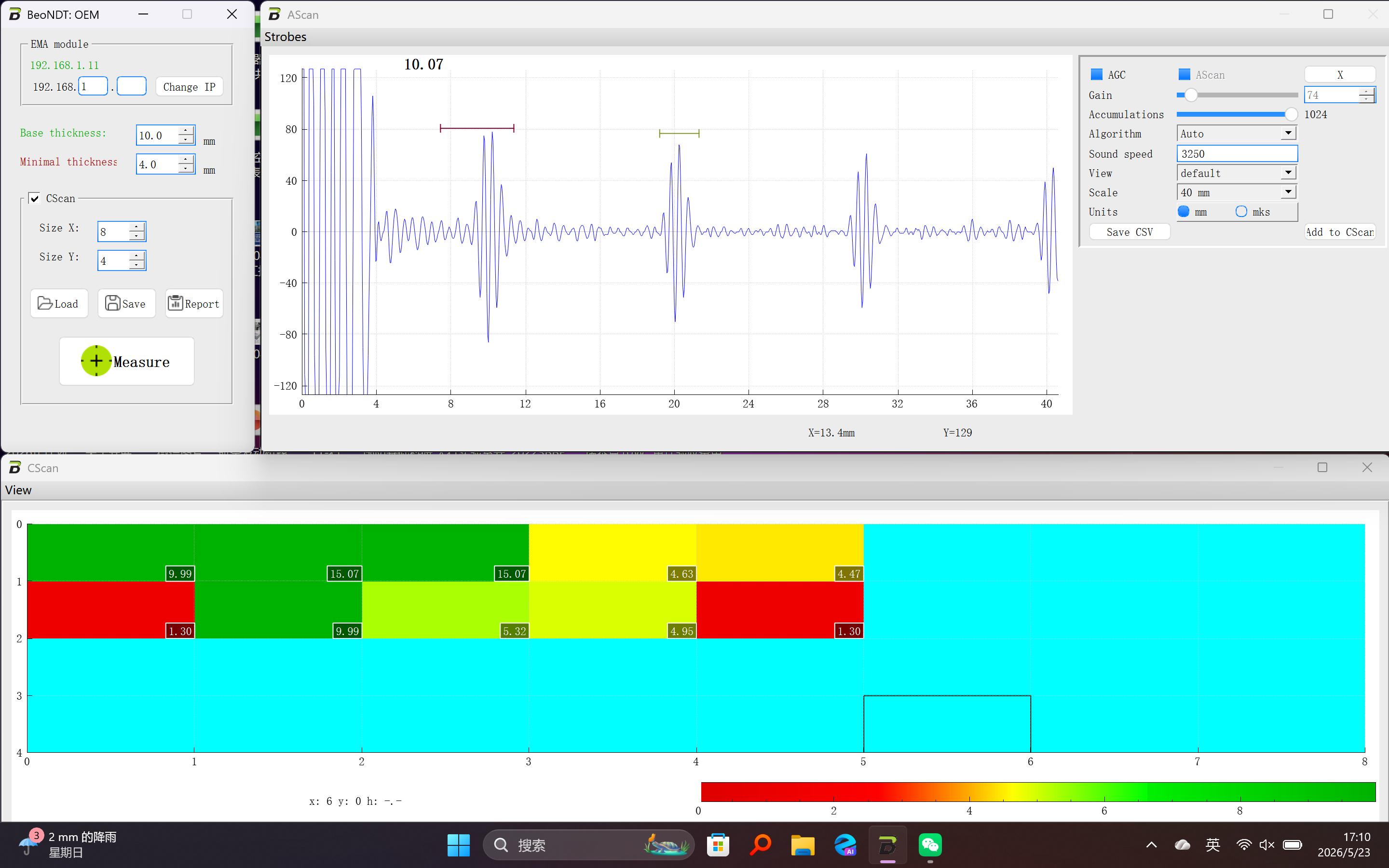

付属の専用上位ソフトウェアを使用することで、データのリアルタイム受信・処理、表形式でのデータ保存、モジュールのパラメータ設定が行えます。また、ユーザー側で独自に上位ソフトウェアを開発することも可能です。

技術仕様表

項目	仕様・パラメータ
使用環境温度範囲	-20℃ ～ +50℃
電源電圧	12 V
音速設定範囲	1000 ～ 9999 m/s（1 m/s 単位で設定可能）
**測定回数	16 回 / 秒
筐体なし外形寸法	100 × 45 × 28 mm
筐体付き外形寸法	120 × 50 × 40 mm
リフトオフあり時鋼材測定肉厚範囲	2 mm ～ 80 mm
リフトオフなし時鋼材測定肉厚範囲	2 mm ～ 200 mm
肉厚測定誤差（2～25 mm）	≦ 0.08＋0.001H (mm)
肉厚測定誤差（25～200 mm）	≦ 0.1＋0.005H (mm)
通信インターフェース	イーサネット
センサーと測定対象間の許容隙間	使用センサーに依存
対応センサー種別	電磁超音波センサー、パルス電磁石プローブ
センサー傾き許容角度（測定面法線基準）	±25°
測定対象最小曲率半径	10 mm 以上
動作周波数	4 MHz
測定対象表面温度範囲	-20℃ ～ +800℃
